Wartungseinhieten 3-teilig C3003, Edelstahl AISI 316L / 1.4404

Art.-Nr. Typ      G A B C l/min*1 Regel-
bereich
bar
Filter
Poren
µm
Bau-
größe
44390221G C3003-1/4G 212 160 140 700 0,5…8 5 02
44390221 C3003-1/4 212 160 140 700 0,5…8 50 02
44390241G C3003-1/2G 257 175 165 2200 0,5…8 5 04
44390241 C3003-1/2 257 175 165 2200 0,5…8 50 04
44390251G C3003-3/4G 427 222 165 3850 0,5…8 5 06
44390251 C3003-3/4 427 222 165 3850 0,5…8 50 06
44390261G C3003-1G 455 222 165 7200 0,5…8 5 08
44390261 C3003-1 455 222 165 7200 0,5…8 50 08
44390271G C3003-11/4G 531 222 165 7200 0,5…8 5 10
44390271 v-11/4 531 222 165 7200 0,5…8 50 10
44390281AG C3003-11/2AG 531 222 165 7200 0,5…8 5 1A
44390281A C3003-11/2A 531 222 165 7200 0,5…8 50 1A
44390281G C3003-11/2G 553 390 340 12000 0,5…8 5 12
44390281 C3003-11/2 553 390 340 12000 0,5…8 50 12
44390291G C3003-2G 553 390 340 13000 0,5…8 5 16
44390291 C3003-2 553 390 340 13000 0,5…8 50 16
Durchfluss l/min*1 bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall



Einsatzbereich: Wartungseinheit komplett aus Edelstahl, äußerst robust. Sie werden u.a. in der Chemie, Erdölverarbeitung sowie in der Nahrungsmittelindustrie und Medizintechnik eingesetzt.
Material: Gehäuse/Innenteile: Edelstahl 316L / 1.4404
O-Ringe: NBR
Membrane: PTFE-beschichtetes NBR
Medium: Druckluft, Gase oder Flüssigkeiten
Temperatur: 0°C bis +60°C
bis - 40 °C Tieftemperaturausführung
bis +130 °C  Hochtemperaturausführung
Eingangsdruck: max. 15 bar 0,2...3 bar
max. 20 bar bei 0,5...8 bar
max. 30 bar bei 1...15 bar
Einstellung: mit Sechskantschraube
Filterelement: 50 µm, wahlweise 5 µm ("G"), aus Edelstahl
Behälter: Edelstahl 316L, W.-Nr. 1.4404 ohne Sichtglas
Entleerung: Handablass standardmäßig, max 30 bar
Manometeranschluss: G1/4" beidseitig, 1 Verschlussschraube wird mitgeliefert



zusätzliche Option
(als Artikelnummeranhang)

Option

Beschreibung

B
D
G
N
H
R
X51
X54
E
F

Regelbereich 0,2...3 bar P1 max 15 bar
Regelbereich 1...15 bar P1 max 30 bar
5µm FilterelementH = Handablass max. 30 bar
NPF-Gewinde
Handablass max. 30 bar
Ablassautomat max. 16 bar für G1/4“-G2“
bis - 40 °C Tieftemperaturausführung
bis 130 °C  Hochtemperaturausführung
EPDM-Elastomere
F = Flanschanschluss

 Zubehör Wartungseinheit, 3-teilig EDELSTAHL

Art.-Nr. Bezeichnung für Bau-
größe
443BW45-03S Befestigungswinkel für Größe G1/4“ 02
443M45x1,5S Befestigungsmutter für Größe G1/4“ 02

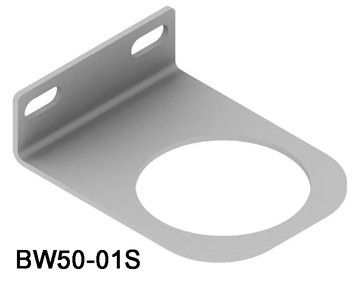

443BW50-01S Befestigungswinkel für Größe G1/2“ 04
443M50x1,5S Befestigungsmutter für Größe G1/2“ 04
443BW00-59S Befestigungswinkel für Größe G3/4“ bis G11/2“A 06-1A
443BW00-62S Befestigungswinkel für Größe G11/2“ bis G2“ 12+16



pf-BW45-03S

BW50-01S
Befestigungsmutter





WEHC3003-02BG1/4
