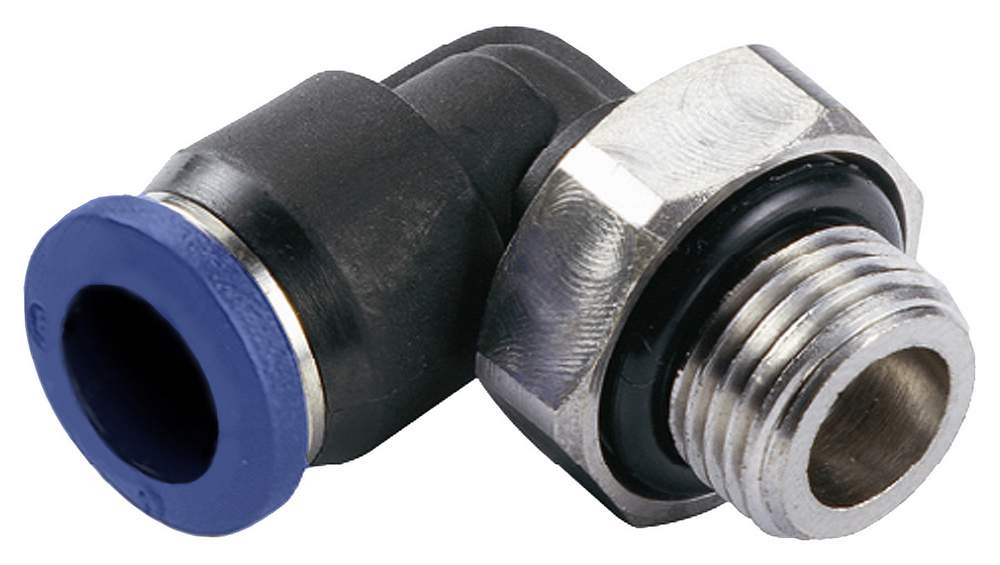

Mini-Fittings werden besonders bei beengten Platzverhältnissen eingesetzt.
Die Abmessungen wurden um bis zu 60% gegenüber Standardverschraubungen reduziert.

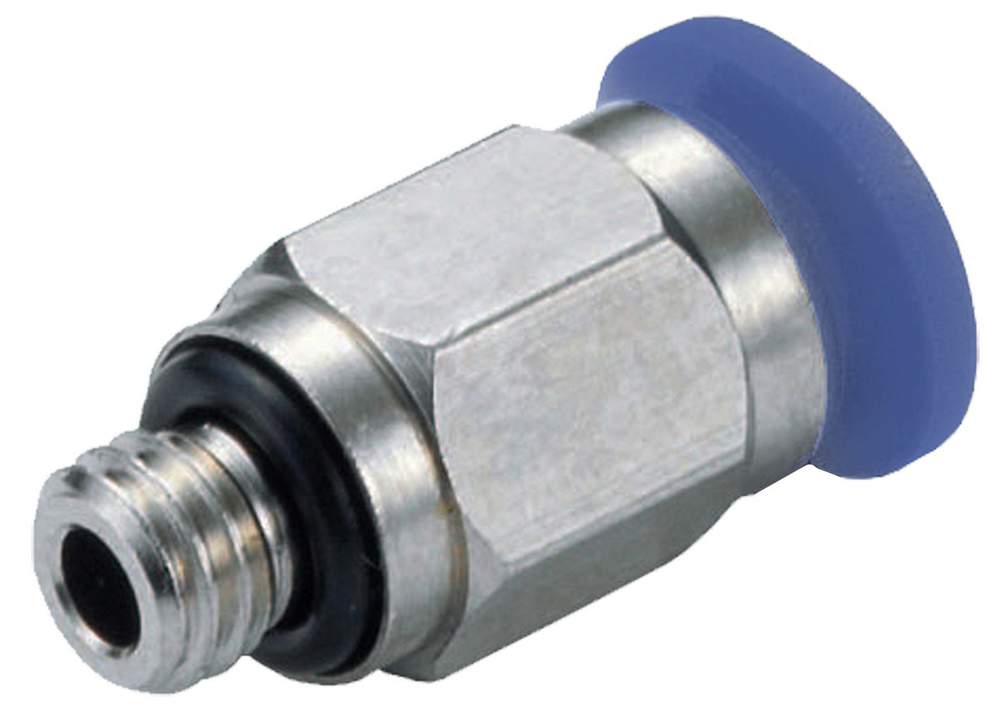

Gerade Einschraubverbindung, Ms vern.

Gewinde: zylindrisch mit O-Ring- Dichtung (NBR)

b-851K_50



Art.-Nr. Typ D G B Ø P C A L SW
414/51101 851KM-3-M3 15,0 5,5 8,3 3,0 13,5 5,5
414/51111 851KM-3-M5 15,6 5,5 8,3 3,5 14,0 8,0
414/51121 851KM-3-M6 15,9 5,5 8,3 3,9 14,2 8,0
414/51131 851KM-4-M3 17,0 8,0 9,6 3,0 15,6 5,5
414/51141 851KM-4-M5 17,0 8,0 9,6 3,5 15,6 8,0
414/51151 851KM-4-M6 17,4 8,0 9,6 3,9 15,8 8,0
414/51161 851KM-6-M5 17,6 10,0 10,2 3,5 16,1 8,0
414/51171 851KM-6-M6 18,0 10,0 10,2 3,9 16,3 8,0
414/51181 851KM-6-1/8 20,8 10,0 10,2 8,0 16,8 10,0
tmb_zp-851KM



Gerade Verbindung

b-858KM_50



Art.-Nr. Typ D B Ø P C
414/51201 858KM-3 19,8 6,2 9,3
414/51211 858KM-4 25,0 8,1 11,9
414/51221 858KM-6 25,6 10,7 12,1



tmb_zp-858KM



Gerade Verbindung, reduziert

b-858RK_50



Art.-Nr. Typ D1 D2 B Ø P C1 C2
414/51251 858RKM- 4 - 3 24,5 8,1 11,9 9,3
414/51261 858RKM- 6 - 4 25,0 10,7 12,1 11,9
tmb_zp-858RKM

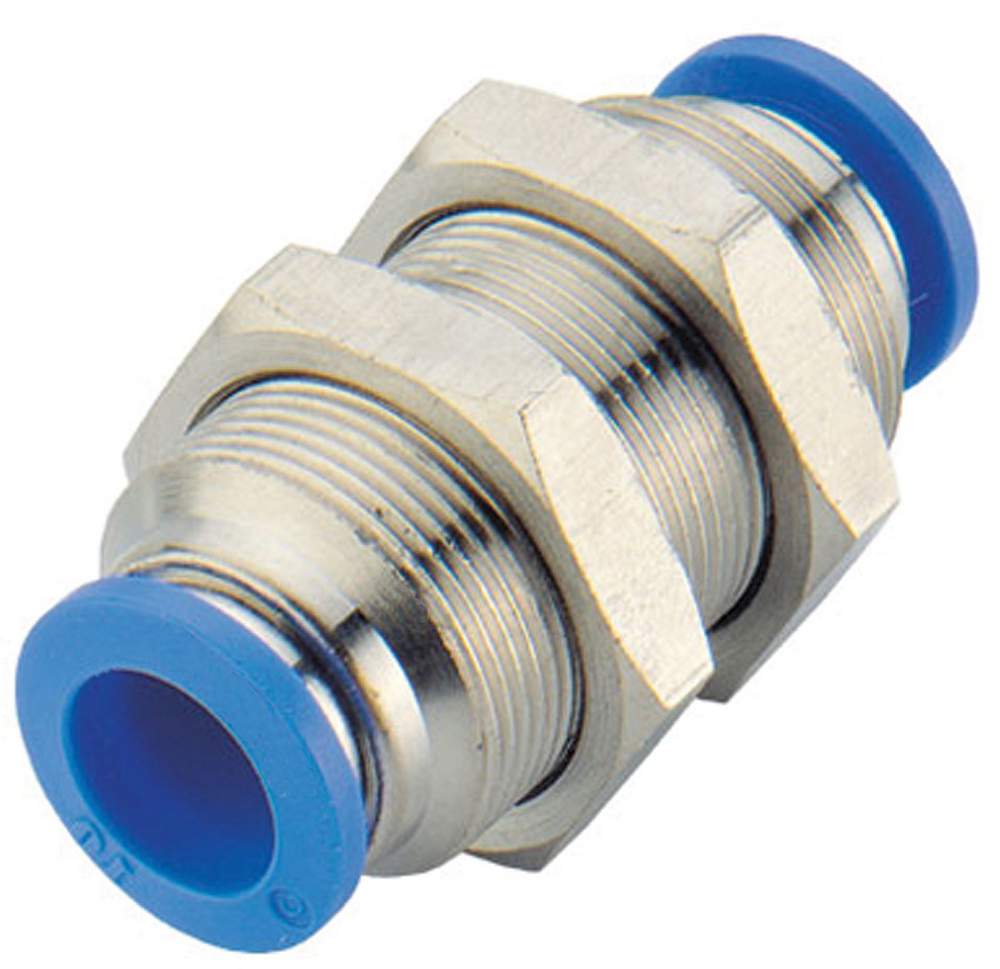

Gerade Schottverbindung, Ms vern.

b-859K_50



Art.-Nr. Typ D M B Ø P C A E SW
414/51301 859KM-3-M8 19,3 7,0 9,4 4,7 12,4 10
414/51311 859KM-4-M10 23,2 8,9 10,9 5,8 14,1 12
414/51321 859KM-6-M12 25,0 10,8 11,7 6,6 14,8 14
tmb_zp-859KM



Winkelverbindung

b-855K_50



Art.-Nr. Typ D B Ø P C E Ø d F
414/51401 855KM-3 11,6 6,2 9,3 11,4 3,2 4,7
414/51411 855KM-4 15,5 8,1 11,9 14,1 3,2 6,0
414/51421 855KM-6 18,4 10,7 12,1 16,1 3,2 7,0
tmb_zp-855kM



T-Verbindung

b-854K_50



Art.-Nr. Typ D Ø P C E Ø d F
414/51501 854KM-3 6,2 9,3 11,4 3,2 4,7
414/51511 854KM-4 8,1 11,9 14,1 3,2 6,0
414/51521 854KM-6 10,7 12,1 16,1 3,2 7,0
tmb_zp-854KM



Reduzier-T-Verbindung

pf-854RK_50_2



Art.-Nr. Typ D1 D2 Ø P C1 E Ø d F C2
414/51551 854RKM-4-3 8,1 11,9 14,0 3,2 6,0 9,3
414/51561 854RKM-6-4 10,7 12,1 16,0 3,2 7,0 11,9
tmb_zp-854RKM
