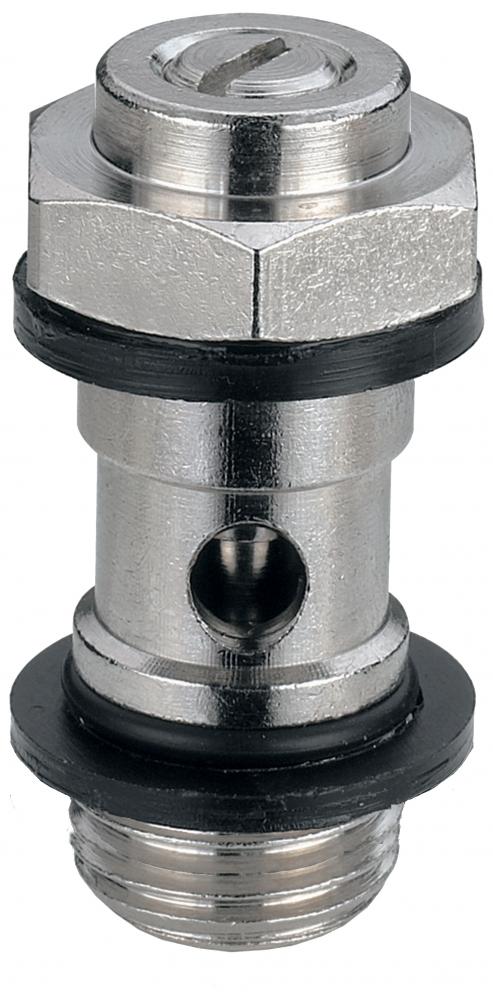

Drossel- & Drosselrückschlagventile

ohne Schwenkringstücke

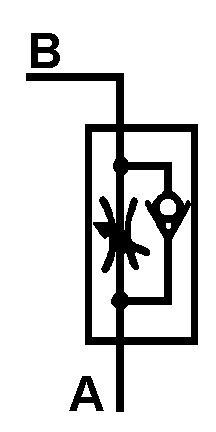

Einstellung: Schlitzschraube Abluftdrosselung für Zylindereinsatz

B

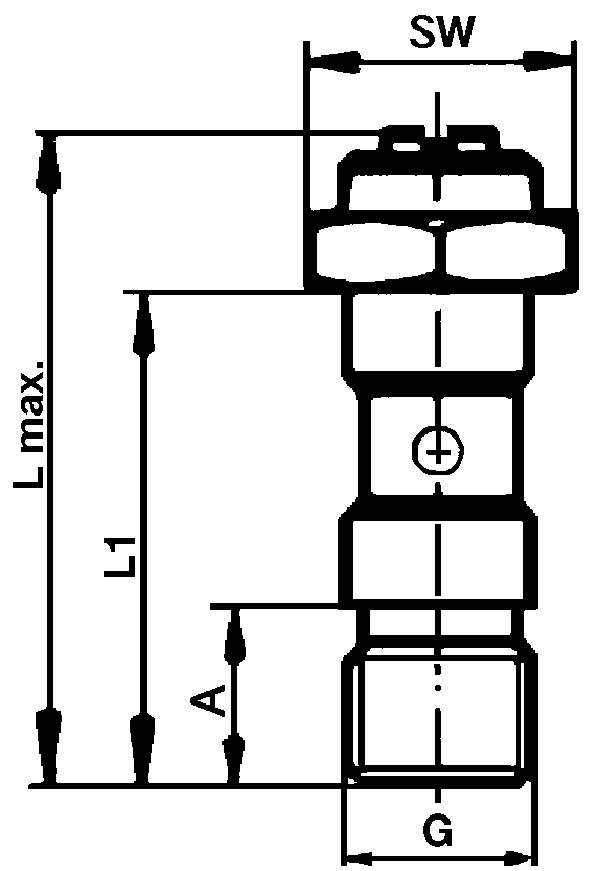

Art.-Nr. Typ          G SW Lmax. L1   A NW
42115201 DRVH1-B-M5-Ms vern. 8 26,2 16,0   5,5 1,2
42115211 DRVH1-B-1/8-Ms vern. 14 32,7 25,5   9,0 2,5
42115221 DRVH1-B-1/4-Ms vern. 17 38,0 28,0   12,0 3,4
42115231 DRVH1-B-3/8-Ms vern. 19 41,8 30,0   14,2 5,5
421152391 DRVH1-B-1/2-Ms vern. 24 62,0 48,0   19,0 6,0

 Einstellung: Schlitzschraube Zuluftdrosselung für Ventileinsatz

A
Art.-Nr. Typ          G SW Lmax. L1   A NW
42115205 DRVH1-A-M5-Ms vern. 8 26,2 16,0   5,5 1,2
42115215 DRVH1-A-1/8-Ms vern. 14 32,7 25,5   9,0 2,5
42115225 DRVH1-A-1/4-Ms vern. 17 38,0 28,0   12,0 3,4
42115235 DRVH1-A-3/8-Ms vern. 19 41,8 30,0   14,2 5,5
421152395 DRVH1-A-1/2-Ms vern. 24 62,0 48,0   19,0 6,0

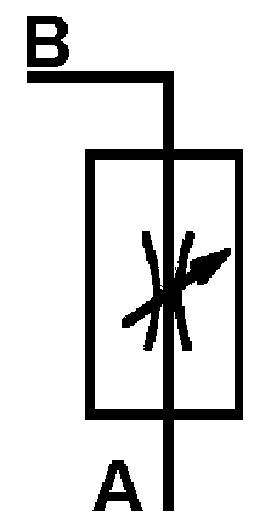

 Einstellung: Schlitzschraube beidseitige Drosselung

C
Art.-Nr. Typ        G SW Lmax. L1   A NW
42115241 DVH1-C-M5-Ms vern. 8 26,2 16,0   5,5 1,2
42115251 DVH1-C-1/8-Ms vern. 14 32,7 25,5   9,0 2,5
42115261 DVH1-C-1/4-Ms vern. 17 38,0 28,0   12,0 3,4
42115271 DVH1-C-3/8-Ms vern. 19 41,8 30,0   14,2 5,5
42115281 DVH1-C-1/2-Ms vern. 24 62,0 48,0   19,0 6,0



Einsatzbereich:

Geschwindigkeitsregulierung von Zylinderbewegungen. Diese Ventile werden in Kombination mit Schwenkringstücken anstelle anderer Schlauchanschlüsse direkt in Zylinder oder Ventile geschraubt. Die Durchflußmengen werden mittels Schlitzschrauben reguliert.
Material: Gehäuse: Messing 58 vernickelt
Dichtungen: NBR (Perbunan-Buna N)
Medium: gefilterte, geölte oder nicht geölte Druckluft
Temperatur: -20 bis +80°C
Druck: max.10 bar (10000KPa) bei 20°C, Grobvakuum
Gewinde: Withworth-Rohrgewinde (BSP)
Lieferumfang: inclusive Dichtring (PVC), Distanzring (POM) und O-Ring (NBR)
Besondere Merkmale: Die Einstellschrauben sind gegen Herausdrehen gesichert. Der Buchstabe der Drosselausführung ist in eine der Schlüsselflächen eingestempelt ("A", "B" oder "C").

Drosselventile

 Durchfluss in Drosselrichtung:
    M5      0 -    60 L/min
    1/8“    0 -  250 L/min
    1/4“    0 -  400 L/min
    3/8“    0 -  500 L/min
    1/2“    0 -  600 L/min
