Regulierventile (2/2-Wege-Nadelventil)



Anwendung: Ein Regulierventil ermöglicht eine feine Dosierung von Luft- oder
Flüssigkeitsmengen. Durch drehen des Handrades kann aufgrund des
Feingewindes das Durchflußvolumen präzise bestimmt werden.
Material: Gehäuse/Spindel: Messing 58 vernickelt
Handrad: PA (Polyamid) schwarz
Dichtungen: NBR (Perbunan)
Medium: Druckluft, Wasser, Öl, Benzin, Diesel, Lösungsmittel, Dampf
Temperatur: 0 bis +80°C
Druck: 0 -10 bar, Grobvakuum
Gewinde: Withworth Rohrgewinde (BSP) zylindrisch
Anmerkung: Einbaulage beliebig, Befestigung direkt in Rohrleitung oder über Durchgangsbohrungen



Außengewinde x Außengewinde

Gewinde: zylindrisch

pf-281em_50_2

Art.-Nr. Typ G SW A   H D L R S     NW
460/19111 281ME-1/8 AGxAG 19 8,3   20,5 4,5 26,5 40 44     9
460/19121 281ME-1/8 AGxAG 19 10,0   20,5 4,5 24,5 40 44     12
460/19131 281ME-1/8 AGxAG 19 11,0   20,5 4,5 26,0 40 61     15
460/19141 281ME-1/8 AGxAG 21 13,5   21,0 4,5 29,0 54 61     19
tmb_zp-281em

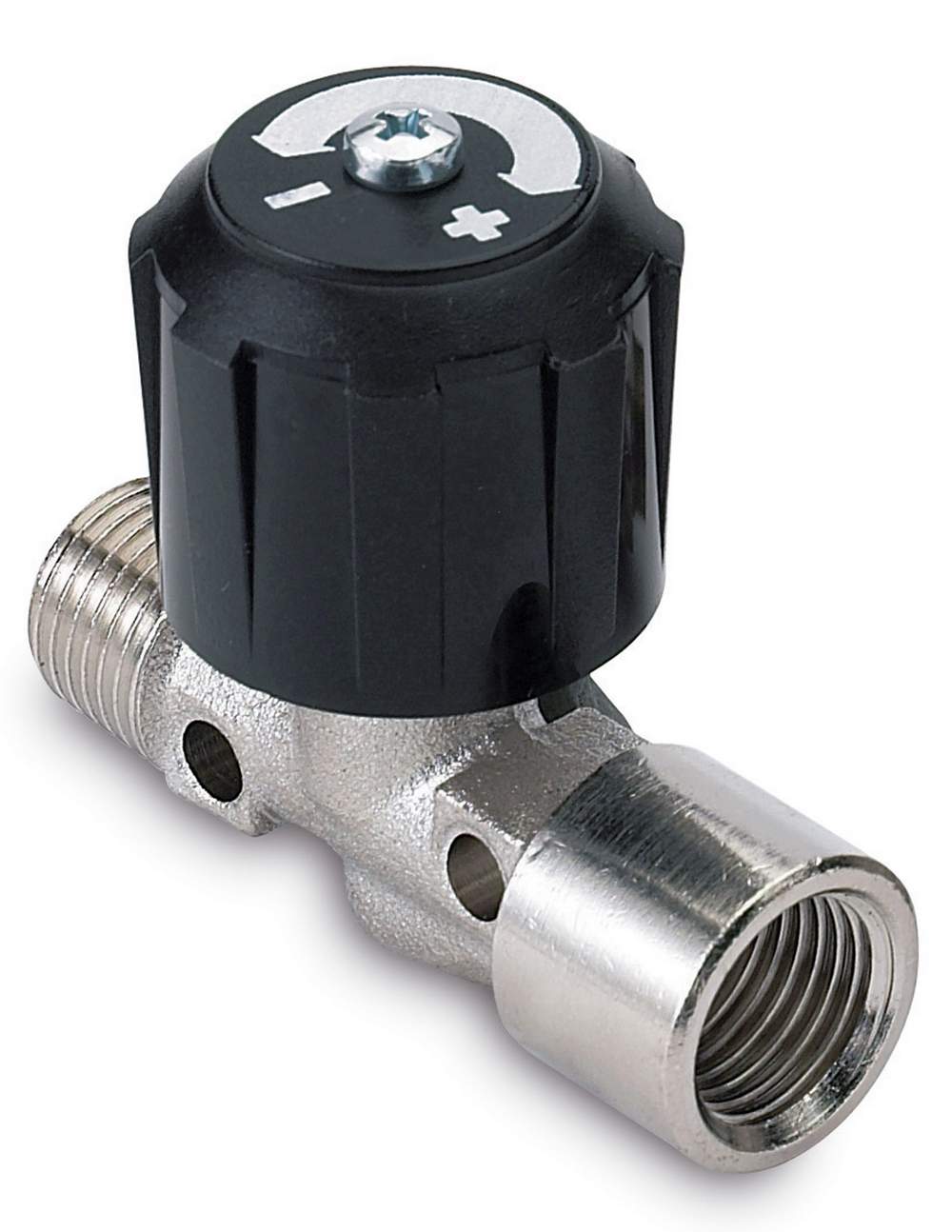

Außengewinde x Innengewinde

Außengewinde: zylindrisch

pf-282em_50_2



Art.-Nr. Typ G SW A I H D L R S L1   NW
460/19211 282ME-1/8 IGxAG 19 8 10 21 4,5 26,5 40 44 25,5   9
460/19221 282ME-1/4 IGxAG 19 12 12 21 4,5 24,5 40 44 27,0   12
460/19231 282ME-3/8 IGxAG 21 11 15 21 4,5 25,0 54 61 30,5   15
460/19241 282ME-1/2 IGxAG 21 14 17 21 4,5 29,0 54 61 33,5   19
tmb_zp-282em



Beidseitig Innengewinde

pf-283em_50_2



Art.-Nr. Typ G SW   I H D L R S     NW
460/19011 283ME-1/8 IGxIG 19   10 21 4,5 25,5 40 44     9
460/19021 283ME-1/4 IGxIG 19   12 21 4,5 27,0 40 44     12
460/19031 283ME-3/8 IGxIG 21   15 21 4,5 30,5 54 61     15
460/19041 283ME-1/2 IGxIG 21   17 21 4,5 33,5 54 61     19



tmb_zp-283em

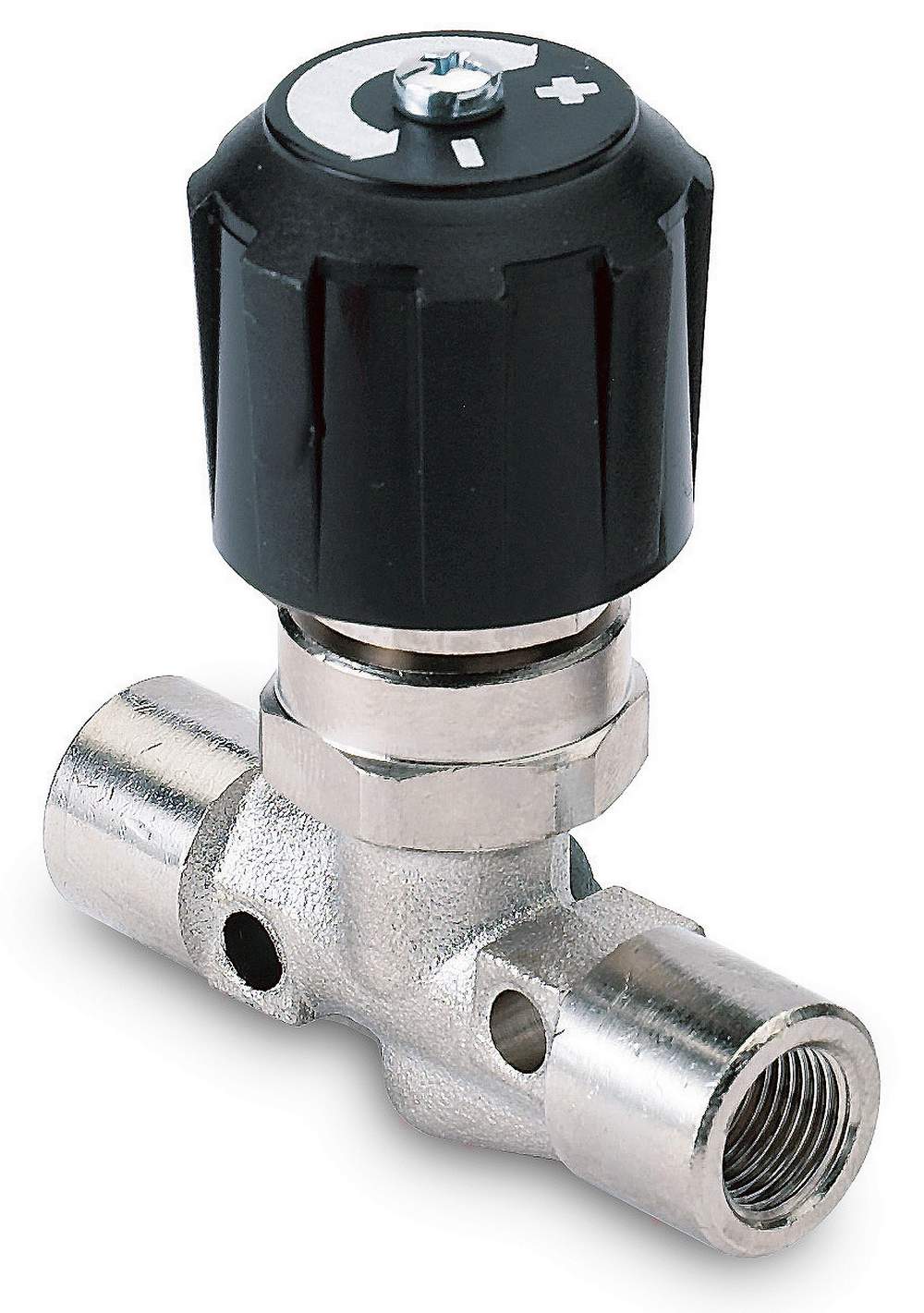

Beidseitig Innengewinde - für Schalttafelmontage

pf-284em_50_2



Art.-Nr. Typ G SW SW1 I H D L R S P M NW
460/19311 284ME-1/8 0IGxIG 17 19 10 21 4,5 25,5 64,0 68,0 8,5 22 9
460/19321 284ME-1/4 IGxIG 17 19 12 21 4,5 27,0 64,0 68,0 8,5 22 12
460/19331 284ME-3/8 IGxIG 17 21 15 21 4,5 30,5 71,5 78,5 8,5 30 15
460/19341 284ME-1/2 IGxIG 17 21 17 21 4,5 33,5 71,5 78,5 8,5 30 19



tmb_zp-284em
