Drossel- & Drosselrückschlagventile

mit Ms-Schwenkringstück mit Verschraubung

Einstellung: Schlitzschraube Abluftdrosselung für Zylindereinsatz

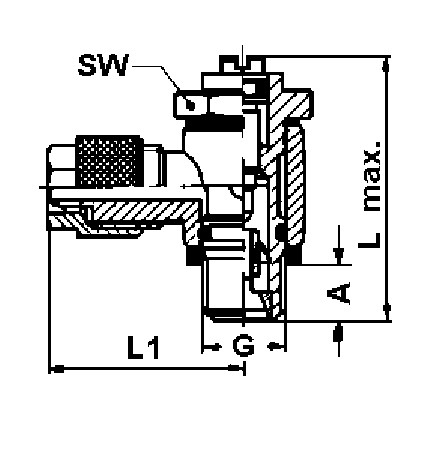

Art.-Nr. Typ           D/d   G SW Lmax. A L1   NW
421115001 DRVH1-B-4,3/3-M5-Ms 8 26,2 3,5 16,0   1,2
42115011 DRVH1-B-5/3-M5-Ms 8 26,2 3,5 16,0   1,2
42115021 DRVH1-B-6/4-M5-Ms 8 26,2 3,5 16,5   1,2
421150290 DRVH1-B-4,3/3-1/8-Ms 14 32,7 3,5 19,0   1,2
42115032 DRVH1-B-6/4-1/8-Ms 14 32,7 5,5 23,3   2,5
42115052 DRVH1-B-6/4-1/4-Ms 17 38,0 6,5 25,5   3,4
42115042 DRVH1-B-8/6-1/8-Ms 14 32,7 5,5 24,7   2,5
42115062 DRVH1-B-8/6-1/4-Ms 17 38,0 6,5 27,6   3,4
42115082 DRVH1-B-8/6-3/8-Ms 19 41,8 9,0 27,7   5,5
42115072 DRVH1-B-10/8-1/4-Ms 17 38,0 6,5 29,5   3,4
42115092 DRVH1-B-10/8-3/8-Ms 19 41,8 9,0 30,5   5,5
42115093 DRVH1-B-11,6/9-3/8-Ms 19 41,8 9,0 30,5   5,5
42115094 DRVH1-B-12/10-3/8-Ms 19 41,8 9,0 30,5   5,5

Einstellung: Schlitzschraube Zuluftdrosselung für Ventileinsatz

Art.-Nr. Typ D/d G SW Lmax. A L1   NW
42115005 DRVH1-A-4,3/3-M5-Ms 8 26,2 3,5 16,0   1,2
42115015 DRVH1-A-5/3-M5-Ms 8 26,2 3,5 16,0   1,2
42115025 DRVH1-A-6/4-M5-Ms 8 26,2 3,5 16,5   1,2
421150295 DRVH1-A-4,3/3-1/8-Ms 14 32,7 5,5 17,0   2,5
42115036 DRVH1-A-6/4-1/8-Ms 14 32,7 5,5 23,3   2,5
42115056 DRVH1-A-6/4-1/4-Ms 17 38,0 6,5 25,5   3,4
42115046 DRVH1-A-8/6-1/8-Ms 14 32,7 5,5 24,7   2,5
42115066 DRVH1-A-8/6-1/4-Ms 17 38,0 6,5 27,6   3,4
42115086 DRVH1-A-8/6-3/8-Ms 19 41,8 9,0 27,7   5,5
42115076 DRVH1-A-10/8-1/4-Ms 17 38,0 6,5 29,5   3,4
42115096 DRVH1-A-10/8-3/8-Ms 19 41,8 9,0 30,5   5,5
42115097 DRVH1-A-11,6/9-3/8-Ms 19 41,8 9,0 30,5   5,5
42115098 DRVH1-A-12/10-3/8-Ms 19 41,8 9,0 30,5   5,5



Einsatzbereich:

Geschwindigkeitsregulierung von Zylinderbewegungen. Diese Ventile werden in Kombination mit Schwenkringstücken anstelle anderer Schlauchanschlüsse direkt in Zylinder oder Ventile geschraubt. Die Durchflußmengen werden mittels Schlitzschrauben reguliert.
Material: Gehäuse: Messing 58 vernickelt
Dichtungen: NBR (Perbunan-Buna N)
Medium: gefilterte, geölte oder nicht geölte Druckluft
Temperatur: -20 bis +80°C
Druck: max.10 bar (10000KPa) bei 20°C, Grobvakuum
Gewinde: Withworth-Rohrgewinde (BSP)
Lieferumfang: inclusive Dichtring (PVC), Distanzring (POM) und O-Ring (NBR)
Besondere Merkmale: Die Einstellschrauben sind gegen Herausdrehen gesichert. Der Buchstabe der Drosselausführung ist in eine der Schlüsselflächen eingestempelt ("A", "B" oder "C").

Drosselventile

 Durchfluss in Drosselrichtung:
    M5      0 -    60 L/min
    1/8“    0 -  250 L/min
    1/4“    0 -  400 L/min
    3/8“    0 -  500 L/min
    1/2“    0 -  600 L/min

drossel2


 D = Schlauch-Außendurchmesser; d = Schlauch-Innendurchmesser
 (nicht Nippel-Außen-Ø)
