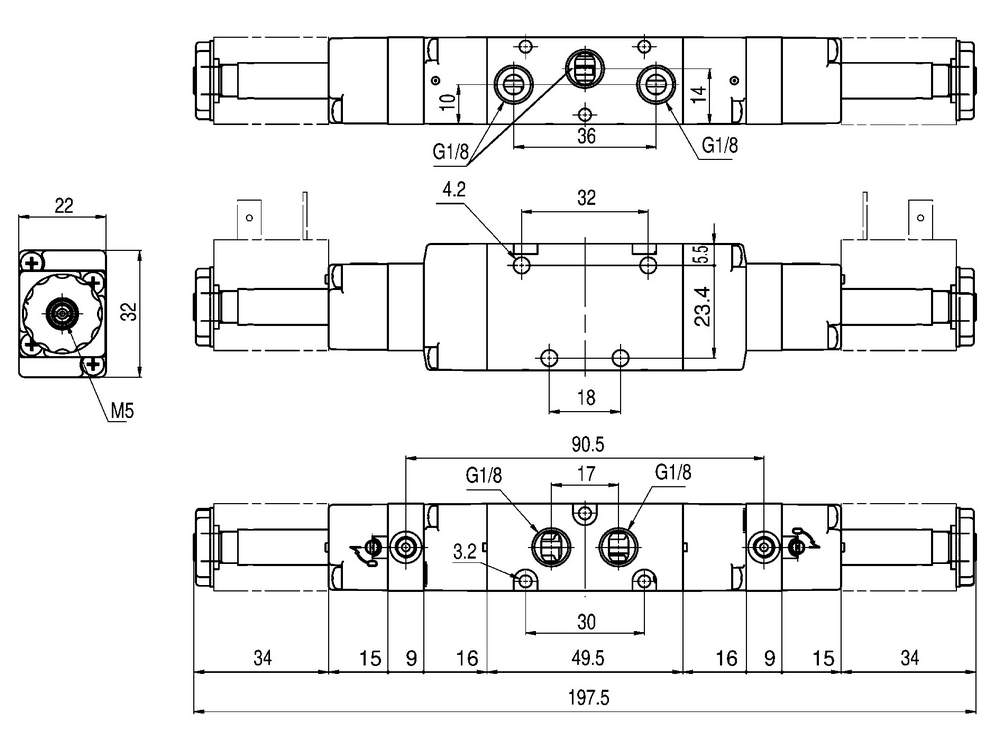

5/3-Wege-Impuls-Magnetventil G 1/8“ Nw 6,5 mm
bistabil mit 2 Magnetspulen
mit Handnotbetätigung und Gerätesteckdosen
 |
 |
||||
| Die letzte Ziffer der Artikelnummer bezeichnet die Spannung: 1 = 230V/50-60 Hz AC 2 = 24V/50-60 Hz AC 3 = 24V/= DC 4 = 110V/50-60 Hz AC 5 = 110V/= DC 6 = 48V/50-60 Hz AC I |
Leistungsaufnahme:
Einschaltleistung: Halteleistung: |
||||
| Art.-Nr. I | Typ G V/Hz | DN | Durchfluß Nl/min |
||
| Mittelstellung geschlossen |  |
||||
| 428552111 | MVA-531-1/8-230/50-EEG | 6,5 | 650 | ||
| Mittelstellung entlüftet |  |
||||
| 428552151 | MVA-531-1/8-230/50-EEO | 6,5 | 650 | ||
| Mittelstellung unter Druck |  |
||||
| 428552191 | MVA-531-1/8-230/50-EEP | 6,5 | 650 | ||
| Anwendung: | Durch Schalten der Magnetspule wird der Mediumstrom gelenkt. |
| Material: | Gehäuse: Aluminium-Druckguß, Endstücke Kunststoff (Farbe: grau) Dichtungen: NBR, selbstschmierend (-15°C bis +90°C) Schieber: behandeltes Aluminium Distanzstücke: Delrin (Polyamid) |
| Bauart: | Kolbenschieber |
| Medium: | gefilterte Luft oder neutrale Gase |
| Temperatur: | (Medium): -15 bis +50°C |
| Schmierung: | nicht unbedingt erforderlich |
| Betriebsdruck: | 1,5 bis 10 bar (servogesteuert) |
| Gewinde: | Withworth Rohrgewinde (BSP) zylindrisch |
| Zyklen: | 800' |
| Betätigungsart: | stromlos geschlossen NC (Normal geöffnet -NO- lieferbar) |
| Einschaltdauer: | 100%ED |
| Schutzart: | IP 65 |
| Anmerkung: | Handhilfsbetätigung serienmäßig |
 |
