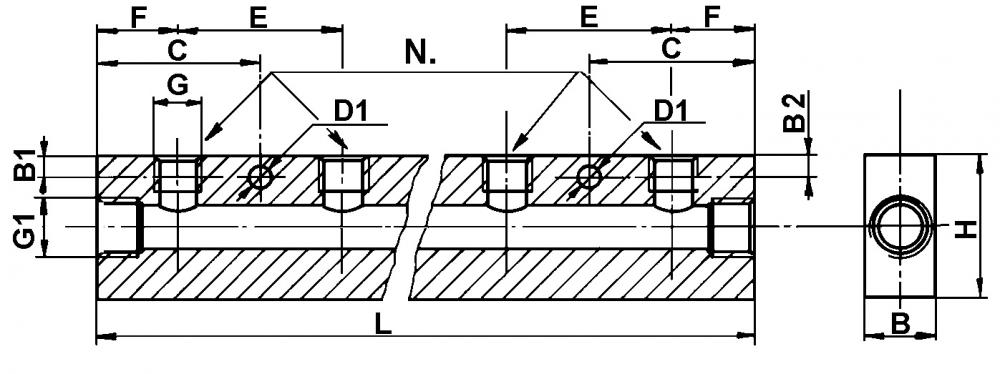

Mehrfach-Verteilerleiste, einseitiger Ausgang

N = Anzahl der Abgänge, Farbe: natur

Art.-Nr. Typ   N  G1   G Farbe NxG G1 L H B F E D1 B1 B2 C
42014852 FR45-2-1/8- M5 natur 2 1/8 45 20 15 15 15 4,2 3,5 16,5 22,5
42014853 FR45-3-1/8- M5 natur 3 1/8 60 20 15 15 15 4,2 3,5 3,5 22,5
42014854 FR45-4-1/8- M5 natur 4 1/8 75 20 15 15 15 4,2 3,5 3,5 22,5
42014856 FR45-6-1/8- M5 natur 6 1/8 105 20 15 15 15 4,2 3,5 3,5 22,5

42014862 FR45-2-1/4-1/8 natur 2 1/4 60 30 20 15 30 5,2 4,5 25,5 30,0
42014863 FR45-3-1/4-1/8 natur 3 1/4 90 30 20 15 30 5,2 4,5 4,5 30,0
42014864 FR45-4-1/4-1/8 natur 4 1/4 120 30 20 15 30 5,2 4,5 4,5 30,0
42014866 FR45-6-1/4-1/8 natur 6 1/4 180 30 20 15 30 5,2 4,5 4,5 30,0

42014882 FR45-2-3/8-1/4 natur 2 3/8 72 40 20 18 36 6,5 6,0 34,0 30,0
42014883 FR45-3-3/8-1/4 natur 3 3/8 96 40 20 18 36 6,5 24,0 24,0 30,0
42014884 FR45-4-3/8-1/4 natur 4 3/8 108 30 20 18 36 6,5 24,0 24,0 36,0
42014886 FR45-6-3/8-1/4 natur 6 3/8 216 30 20 18 36 6,5 24,0 24,0 36,0

42014892 FR45-2-1/2-1/4 natur 2 1/2 80 40 28 22 36 6,5 5,8 34,2 40,0
42014893 FR45-3-1/2-1/4 natur 3 1/2 116 40 28 22 36 6,5 34,2 34,2 40,0
42014894 FR45-4-1/2-1/4 natur 4 1/2 152 40 28 22 36 6,5 34,2 34,2 40,0
42014896 FR45-6-1/2-1/4 natur 6 1/2 224 40 28 22 36 6,5 34,2 34,2 40,0



Einsatzbereich: allgemeiner Maschinenbau, Vakuumtechnik, Handhabungstechnik, Fördertechnik
Medium: Druckluft und andere neutrale Medien
maximaler Arbeitsdruck: 0-16 bar (1 500KPa), Vakuum
Mediumstemperatur: -10 °C bis +80 °C
Material: Aluminium eloxiert
Gewinde: ISO228
