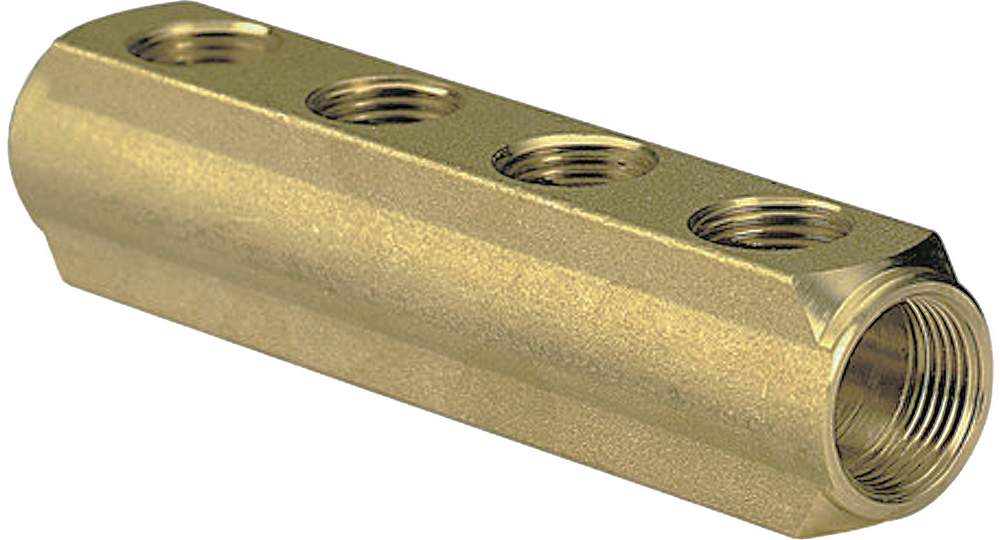

Verteilerrohre aus Messing

stirnseitig 2xG 3/4", Abgänge einseitig G 3/8"
Lochabstand 35 mm, mit 2 Längsflächen


Art.-Nr.	Typ G1 N G E	N x G	L	E	F	H	B
41114823	R551-3/4-2x3/8-35	2	70	35	17,5	36	31
41114833	R551-3/4-3x3/8-35	3	105	35	17,5	36	31
41114843	R551-3/4-4x3/8-35	4	140	35	17,5	36	31
41114853	R551-3/4-5x3/8-35	5	175	35	17,5	36	31
41114863	R551-3/4-6x3/8-35	6	210	35	17,5	36	31
41114873	R551-3/4-7x3/8-35	7	245	35	17,5	36	31
41114883	R551-3/4-8x3/8-35	8	280	35	17,5	36	31
41114893	R551-3/4-9x3/8-35	9	315	35	17,5	36	31
41114903	R551-3/4-10x3/8-35	10	350	35	17,5	36	31
41114913	R551-3/4-11x3/8-35	11	385	35	17,5	36	31
41114923	R551-3/4-12x3/8-35	12	420	35	17,5	36	31

stirnseitig 2xG 3/4", Abgänge einseitig G 1/2"
Lochabstand 50 mm


Art.-Nr.	Typ G1 N G E	N x G	L	E	F	H	B
41115023	R551-3/4-2x1/2-50	2	91	50	21	36	31
41115033	R551-3/4-3x1/2-50	3	141	50	21	36	31
41115043	R551-3/4-4x1/2-50	4	191	50	21	36	31
41115053	R551-3/4-5x1/2-50	5	241	50	21	36	31
41115063	R551-3/4-6x1/2-50	6	291	50	21	36	31
41115073	R551-3/4-7x1/2-50	7	341	50	21	36	31
41115083	R551-3/4-8x1/2-50	8	391	50	21	36	31
41115093	R551-3/4-9x1/2-50	9	441	50	21	36	31
41115103	R551-3/4-10x1/2-50	10	491	50	21	36	31
41115113	R551-3/4-11x1/2-50	11	541	50	21	36	31
41115123	R551-3/4-12x1/2-50	12	591	50	21	36	31

stirnseitig 2xG 1", Abgänge einseitig G 3/8"
Lochabstand 35 mm


Art.-Nr.	Typ G1 N G E	N x G	L	E	F	H	B
41115423	R551-1“-2x3/8-35	2	80	35	23	41	38
41115433	R551-1“-3x3/8-35	3	115	35	23	41	38
41115443	R551-1“-4x3/8-35	4	150	35	23	41	38
41115453	R551-1“-5x3/8-35	5	185	35	23	41	38
41115463	R551-1“-6x3/8-35	6	220	35	23	41	38
41115473	R551-1“-7x3/8-35	7	255	35	23	41	38
41115483	R551-1“-8x3/8-35	8	290	35	23	41	38
41115493	R551-1“-9x3/8-35	9	325	35	23	41	38
41115503	R551-1“-10x3/8-35	10	360	35	23	41	38
411155031	R551-1“-11x3/8-35	11	395	35	23	41	38
411155032	R551-1“-12x3/8-35	12	430	35	23	41	38

stirnseitig 2xG 1", Abgänge einseitig G 1/2"
Lochabstand 50 mm


Art.-Nr.	Typ G1 N G E	N x G	L	R	F	H	B
41115223	R551-1“-2x1/2-50	2	99	50	25	42	38
41115233	R551-1“-3x1/2-50	3	149	50	25	42	38
41115243	R551-1“-4x1/2-50	4	199	50	25	42	38
41115253	R551-1“-5x1/2-50	5	249	50	25	42	38
41115263	R551-1“-6x1/2-50	6	299	50	25	42	38
41115273	R551-1“-7x1/2-50	7	349	50	25	42	38
41115283	R551-1“-8x1/2-50	8	399	50	25	42	38
41115293	R551-1“-9x1/2-50	9	449	50	25	42	38
41115303	R551-1“-10x1/2-50	10	499	50	25	42	38
41115313	R551-1“-11x1/2-50	11	549	50	25	42	38
41115323	R551-1“-12x1/2-50	12	599	50	25	42	38

stirnseitig 2xG 11/4", Abgänge einseitig G 1/2"
Lochabstand 50 mm


Art.-Nr.	Typ G1 N G E	N x G	J	E	F	H	B
41115523	R551-11/4-2x1/2-50	2	100	50	25	51	47
41115533	R551-11/4-3x1/2-50	3	150	50	25	51	47
41115543	R551-11/4-4x1/2-50	4	200	50	25	51	47
41115553	R551-11/4-5x1/2-50	5	250	50	25	51	47
41115563	R551-11/4-6x1/2-50	6	300	50	25	51	47
41115573	R551-11/4-7x1/2-50	7	350	50	25	51	47
41115583	R551-11/4-8x1/2-50	8	400	50	25	51	47
41115593	R551-11/4-9x1/2-50	9	450	50	25	51	47
41115603	R551-11/4-10x1/2-50	10	500	50	25	51	47
41115613	R551-11/4-11x1/2-50	11	550	50	25	51	47
41115623	R551-11/4-12x1/2-50	12	600	50	25	51	47

stirnseitig 2xG 11/4", Abgänge einseitig G 3/4"
Lochabstand 70 mm


Art.-Nr.	Typ G1 N G E	N x G	J	E	F	H	B
41115723	R551-11/4-2x3/4-70	2	124	70	25	51	47
41115733	R551-11/4-3x3/4-70	3	194	70	25	51	47
41115743	R551-11/4-4x3/4-70	4	264	70	25	51	47
41115753	R551-11/4-5x3/4-70	5	334	70	25	51	47
41115763	R551-11/4-6x3/4-70	6	404	70	25	51	47

stirnseitig 2xG 11/2", Abgänge einseitig G 1"
Lochabstand 100 mm


Art.-Nr.	Typ G1 N G E	N x G	J	E	F	H	B
41115923	R551-11/2-2x1“-100	2	169	100	35	62	55
41115933	R551-11/2-3x1“-100	3	269	100	35	62	55
41115943	R551-11/2-4x1“-100	4	369	100	35	62	55
41115953	R551-11/2-5x1“-100	5	469	100	35	62	55
41115963	R551-11/2-6x1“-100	6	569	100	35	62	55
41115973	R551-11/2-7x1“-100	7	669	100	35	62	55
41115983	R551-11/2-8x1“-100	8	769	100	35	62	55
41115993	R551-11/2-9x1“-100	9	869	100	35	62	55
41116003	R551-11/2-10x1“-100	10	969	100	35	62	55
41116013	R551-11/2-11x1“-100	11	1069	100	35	62	55
41116023	R551-11/2-12x1“-100	12	1169	100	35	62	55

stirnseitig 2xG 2", Abgänge einseitig G 1"
Lochabstand 100 mm


Art.-Nr.	Typ G1 N G E	N x G	J	E	F	H	B
41116223	R551-2"-2x1“-100	2	174	100	37	74	68
41116233	R551-2"-3x1“-100	3	274	100	37	74	68
41116243	R551-2"-4x1“-100	4	374	100	37	74	68
41116253	R551-2"-5x1“-100	5	474	100	37	74	68
41116263	R551-2"-6x1“-100	6	574	100	37	74	68

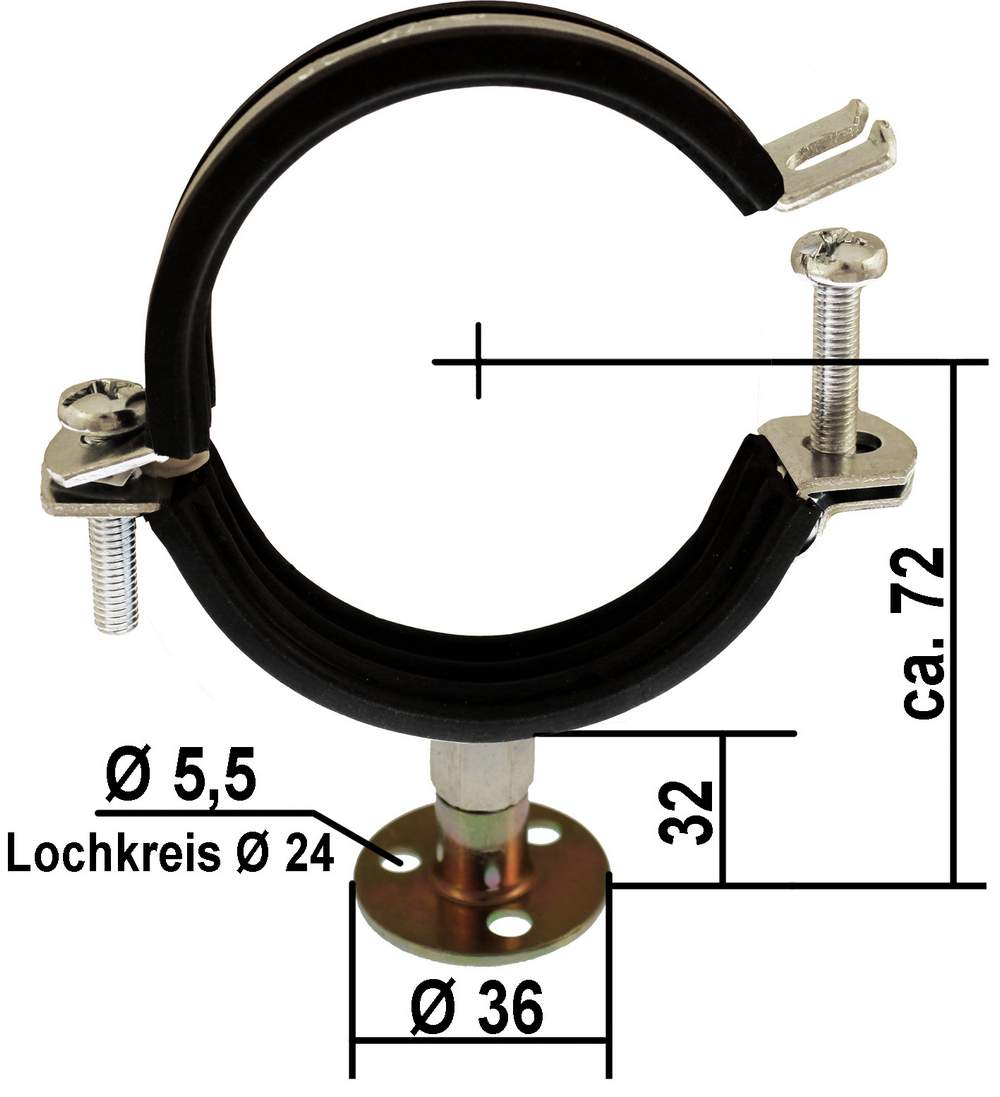

Halter für Verteilerrohre

Material: Stahl verz. / NBR

Art.-Nr.	Typ
41117000	R588S-3/4-11/4-Halter	für 3/4"-11/4"
41117010	R588S-11/2-Halter	für 11/2"
41117020	R588S-2-Halter	für 2"

Medium:

Wasser, Luft und andere neutrale Medien

maximaler Arbeitsdruck:

14 bar

Mediumstemperatur:

+5 bis +110 °C

Material:

Messing CW605N gezogen, blank

Gewinde:

ISO228

Durchflussdaten
bei Stirngewinde:

G= 3/4"
G= 1 "
G= 11/4"
G= 11/2"
G= 2"

1600 l/h
2300 l/h
4000 l/h
5100 l/h
8300 l/h

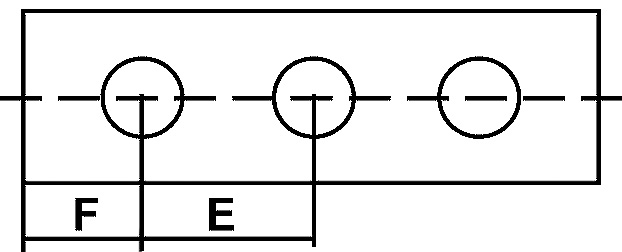

Größen	Abstand F	Abstand E
3/4“-3/8“	21 mm	35 mm
3/4“-3/8“	21 mm	50 mm
3/4“-1/2“	23 mm	50 mm
1“-3/8“	23 mm	35 mm
1“-1/2“	25 mm	50 mm
11/4“-1/2“	25 mm	50 mm
11/4“-3/4“	25 mm	70 mm
11/2“-1“	35 mm	100 mm
2“-1“	37 mm	100 mm

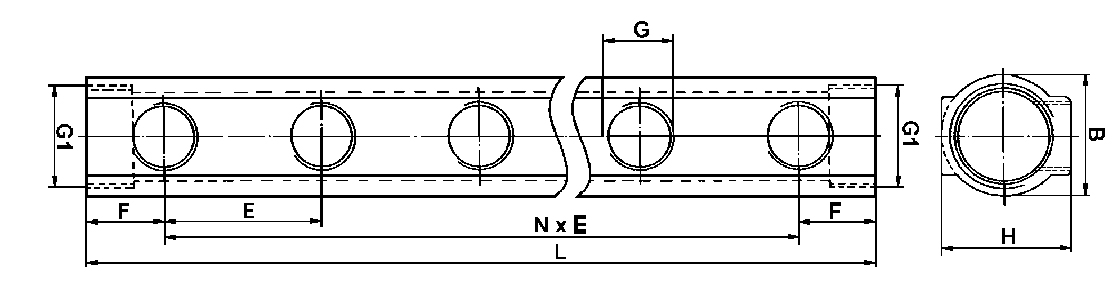

N      =   Anzahl der Abgänge
G1   =   2 x stirnseitiges Innengewinde
E      =   Lochabstand
