(Teflon®)

 d= Schlauch-Innendurchmesser
 D= Schlauch-Außendurchmesser



Art.-Nr. Typ                d D d Wand-
stärke
Druck
bar
Gewicht
Kg/100m
Biege-
radius

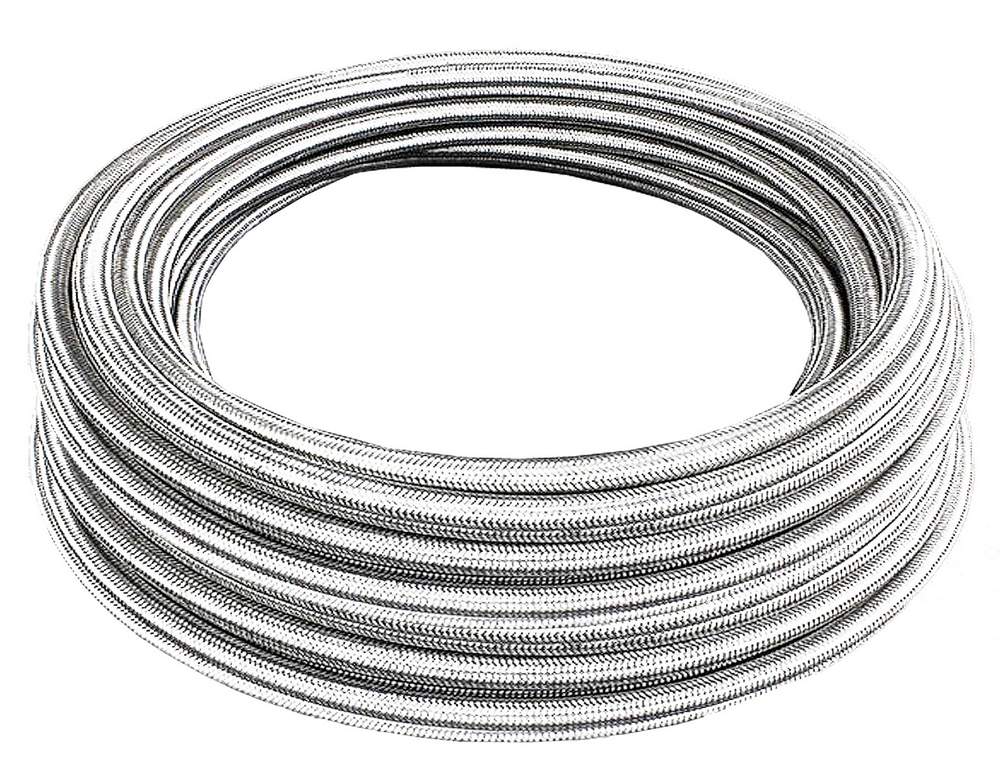

43960561 PTFE-DRAHT- 6  8,83-9,86 6,45-6,96 0,75 224 10,5 67
43960581 PTFE-DRAHT- 8  10,54-11,56 8,15-8,66 0,60 207 17,0 102
43960601 PTFE-DRAHT-10 12,15-13,20 9,75-10,30 0,65 183 16,5 133
43960621 PTFE-DRAHT-13 16,00-17,20 13,00-13,60 0,90 161 51,0 152
43960661 PTFE-DRAHT-16 19,20-20,50 16,40-17,12 0,90 114 39,0 178
43960691 PTFE-DRAHT-19 22,40-23,90 19,30-20,32 1,00 103 47,0 203
43960751 PTFE-DRAHT-25 29,00-30,50 25,60-26,62 1,20 80 55,0 305



Einsatzbereich: Lebensmittelindustrie, Chemieindustrie, Automobilindustrie, Elektrotechnik, Medizintechnik
Material: Polytetrafluoräthylen (PTFE)
Medium: beständig gegen praktisch alle Medien
Druck: siehe Tabelle (jeweils bei +20°C)
Temperatur: -200° C bis +260° C
Eigenschaften: PTFE weist eine sehr gute chemische Beständigkeit gegen Laugen, Säuren, Lösungsmitteln und Gasen auf. Hinzu kommt eine ausgezeichnete Antihafteigenschaft womit sich Öle, Harze und Lacke leiten lassen. Er gilt als unbrennbar und ist UV-Beständig. Es ist sehr flexibel, antitoxisch, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550
Abminderungsfaktoren bei °C:

Der empfohlene Arbeitsdruck bei höherer Temperatur als 20°C wird über den Abminderungsfaktor ermittelt:

Temperatur: Abminderungsfaktor:
Katalogwert 20°C 1,00
     50°C 0,87
     75°C 0,77
   100°C 0,68
   150°C 0,53
   200°C 0,36
   250°C 0,28

Abminderungsfaktor x Druck bei 20°C (lt. Tabelle)  = empfohlener maximaler Arbeitsdruck

    Beispiel:
    PTFE-4/2-natur bei 100°C
    0,68 x 20 bar = 13,6 bar

Nur Richtwerte! Die Absolutwerte hängen vom Einsatzfall ab und können differieren!

 (in Rollenlängen zu 50m / gegen Aufpreis in 10/20-Meter-Längen)
