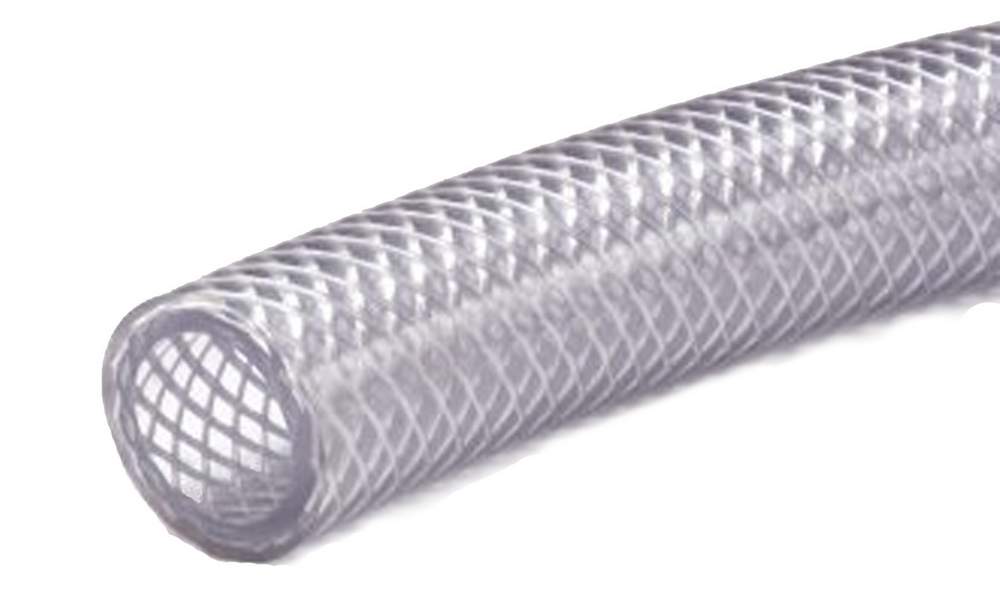

PVC-Schläuche mit Gewebe
Farbe: glasklar
 |
 |
||||||
| Art.-Nr. | Typ D/d Farbe | D | d | Wand- stärke |
Druck bar |
Rolle m |
Biege- radius |
| 43518801 | PV-10/4-klar | 10 | 4 | 3 | 20 | 50 | 15 |
| 43518811 | PV-12/6-klar | 12 | 6 | 3 | 15 | 50 | 25 |
| 43518821 | PV-14/8-klar | 14 | 8 | 3 | 15 | 50 | 30 |
| 43518831 | PV-15/9-klar | 15 | 9 | 3 | 12 | 50 | 35 |
| 43518841 | PV-16/10-klar | 16 | 10 | 3 | 10 | 50 | 40 |
| 43518861 | PV-20/13-klar | 20 | 13 | 3,5 | 10 | 50 | 60 |
| 43518871 | PV-24/16-klar | 24 | 16 | 4 | 10 | 50 | 80 |
| 43518881 | PV-26/19-klar | 26 | 19 | 3,5 | 6 | 50 | 80 |
| 43518891 | PV-34/25-klar | 34 | 25 | 4,5 | 6 | 25 | 120 |
| 43518893 | PV-38/28-klar | 38 | 28 | 5 | 9 | 25 | 160 |
| 43518901 | PV-42/32-klar | 42 | 32 | 5 | 5 | 25 | 180 |
| 43518911 | PV-48/38-klar | 48 | 38 | 5 | 4 | 25 | 200 |
| 43518921 | PV-60/50-klar | 60 | 50 | 5 | 3 | 25 | 350 |
Spezialverschraubungen lieferbar
Farbe: blau
 |
 |
||||||
| Art.-Nr. | Typ D/d Farbe | D | d | Wand- stärke |
Druck bar |
Rolle m |
Biege- radius |
| 435188111 | PV-12/6-blau | 12,0 | 6,0 | 3,0 | 15,0 | 50 | 25 |
| 435188311 | PV-15/9-blau | 15,0 | 9,0 | 3,0 | 12,0 | 50 | 35 |
| 435188411 | PV-16/10-blau | 16,0 | 10,0 | 3,0 | 10,0 | 50 | 40 |
| 435188611 | PV-20/13-blau | 20,0 | 13,0 | 3,5 | 10,0 | 50 | 60 |
| 435188711 | PV-24/16-blau | 24,0 | 16,0 | 4,0 | 10,0 | 50 | 80 |
Spezialverschraubungen lieferbar
Farbe: rot
 |
 |
||||||
| Art.-Nr. | Typ D/d Farbe | D | d | Wand- stärke |
Druck bar |
Rolle m |
Biege- radius |
| 435188113 | PV-12/6-rot | 12,0 | 6,0 | 3,0 | 15,0 | 50 | 25 |
| 435188313 | PV-15/9-rot | 15,0 | 9,0 | 3,0 | 12,0 | 50 | 35 |
| 435188413 | PV-16/10-rot | 16,0 | 10,0 | 3,0 | 10,0 | 50 | 40 |
| 435188613 | PV-20/13-rot | 20,0 | 13,0 | 3,5 | 10,0 | 50 | 60 |
| 435188713 | PV-24/16-rot | 24,0 | 16,0 | 4,0 | 10,0 | 50 | 80 |
Spezialverschraubungen lieferbar
| Einsatzbereich: |
allgemeiner Maschinenbau, Vakuumtechnik, Handhabungstechnik, Fördertechnik, Verpackungstechnik und viele mehr |
| Medium |
Druckluft, Wasser, Gas, bedingt Öl, Benzin, Säuren, Laugen Beständigkeitsliste beachten! |
| Material: |
Polyvinylchlorid (Cadmium- u. Silikonfrei, entspr. Lebensmittelregeln BGA, Berlin) ca. 73 (+ 3%) Härte Shore A |
| Shorehärte: | ca. 73 (+ 3%) Härte Shore A |
| Druck: | siehe Tabelle (jeweils bei +20°C) |
| Temperatur: | -20 bis +65°C (kurzfristig +80°C) - Gültigkeit für gasförmige Medien, bei flüssigen Medien höher (ca. x 1,5) Berstdruck: 4 x Arbeitsdruck entsprechend Liste Reißfestigkeit: über 15 MPa Reißdehnung: über 250% |
| Toleranzen: | nach DIN 16940 |
| Besondere Merkmale: | hohe Abriebfestigkeit, alterungsbeständig, sehr flexibel, hohe chemische Beständigkeit (entsprechend Beständigkeitsliste), UV-Beständig gegen Sonnenstrahlen in mittleren Breitengraden |
| Anmerkung: | Gewebe unter 54° diagonal; mindestens 16/12 Karos/100mm Schlauchlänge, mit Polyestergarn armiert, TÜV-geprüft mit Aufdruck (DIN 53504) |
nur in Rollenlängen
Abbildungen, Beschreibungen und Maße sind unverbindlich und dienen nur als Richtwert.
