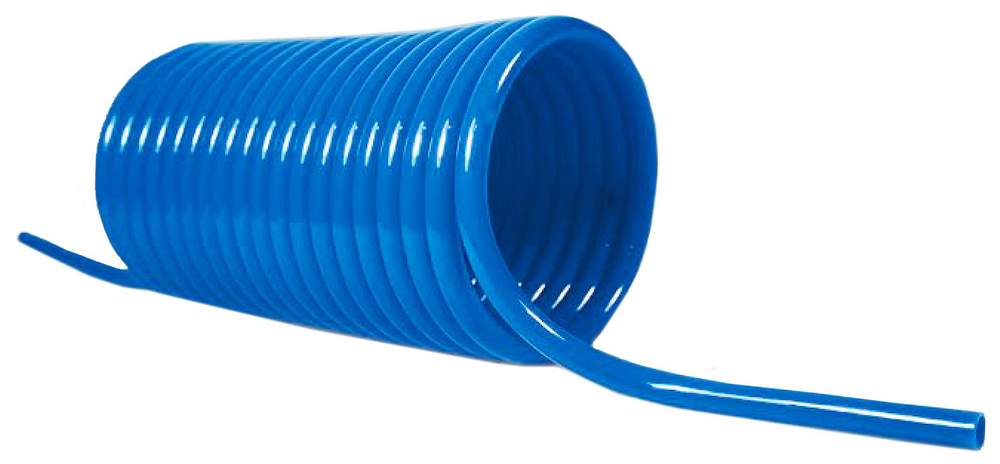

Polyurethan-Schlauchspiralen ohne Anschlüsse

Standardfarbe: blau (andere Farben auf Anfrage)

Einsatzbereich:

allgemeiner Maschinenbau, Vakuumtechnik, Handhabungstechnik, Verpackungstechnik, Fördertechnik und viele mehr

Material:

Polyester Polyurethan C 98 A

Medium: Druckluft, Wasser, Öl, Sauerstoff, Ozon - Beständigkeitsliste beachten!
Druck: siehe Tabelle (jeweils bei +20°C)
Temperatur: -35 bis +50°C
Toleranzen:
Außendurchmesser: Wandstärken:
Ø   4 - 10mm +0,05-0,07 bis 1,00mm +0,10
    bis 1,25mm +0,13
Besondere Merkmale: •    geringbleibende Verformung nach Langzeitbelastung, gutes
     Rückstellvermögen
•    hohe Zerreißfestigkeit; sehr gute Kälteflexibilität, hohe
     Abriebfestigkeit
•    kleiner Biegeradius
•    geringe Knickverformung
•    Beständigkeit gegen aliphatische Kohlenwasserstoffe und die
      meisten Schmieröle
•    Alterungsbeständigkeit in Sauerstoff und Ozon
•    Der Werkstoff ist nach EG-Richtlinien recyclebar.
Abminderungsfaktoren bei °C:

Der empfohlene Arbeitsdruck bei höherer Temperatur als 20°C wird über den Abminderungsfaktor ermittelt:

Temperatur: Abminderungsfaktor:
 -35°C bis +20°C 1,00
  30°C 0,86
  40°C 0,75
  50°C 0,68

Abminderungsfaktor x Druck bei 20°C (lt. Tabelle)  = empfohlener maximaler Arbeitsdruck

    Beispiel:
    PU-8/6-natur bei 40°C
    0,75 x 12 bar = 9 bar

Nur Richtwerte! Die Absolutwerte hängen vom Einsatzfall ab und können differieren!

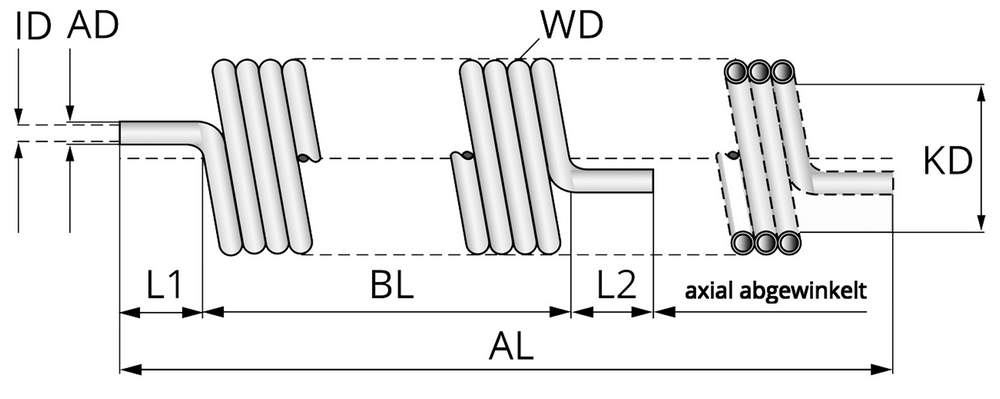

Art.-Nr. Typ      D/d   AL D d Wand-
stärke

Wendel
Anzahl
WD

Block-
länge
BL
L2 Druck
bar
Arbeits-
länge
in m
Wickel
innen
Ø
43410001 PUSP-4,3/3- 2,5 4,3 2,9 0,70 38 175 80 12 2,5 25
43410011 PUSP-4,3/3- 5,0 4,3 2,9 0,70 36 350 80 12 5,0 25
43410021 PUSP-4,3/3- 7,5 4,3 2,9 0,70 115 520 80 12 7,5 25
43410030 PUSP-4,3/3-10,0 4,3 2,9 0,70 154 700 80 12 10,0 25
43410031 PUSP-4,3/3-15,0 4,3 2,9 0,70 227 1040 - 12 15,0 25
43410041 PUSP-4,3/3-20,0 4,3 2,9 0,70 288 1330 - 12 20,0 25
43410101 PUSP- 6/4 - 2,5 6 3,9 1,05 25 155 80 13 2,5 40
43410111 PUSP- 6/4 - 5,0 6 3,9 1,05 49 310 80 13 5,0 40
43410115 PUSP- 6/4 - 7,5 6 3,9 1,05 71 445 80 13 7,5 40
43410120 PUSP- 6/4 -10,0 6 3,9 1,05 100 610 80 13 10,0 40
43410121 PUSP- 6/4 -15,0 6 3,9 1,05 150 915 - 13 15,0 40
43410125 PUSP- 6/4 -20,0 6 3,9 1,05 200 1220 - 13 20,0 40
43410131 PUSP- 8/6 - 2,5 8 5,7 1,15 19 165 80 12 2,5 50
43410141 PUSP- 8/6 - 5,0 8 5,7 1,15 37 320 80 12 5,0 50
43410145 PUSP- 8/6 - 7,5 8 5,7 1,15 53 460 80 12 7,5 50
43410150 PUSP- 8/6 -10,0 8 5,7 1,15 70 615 80 12 10,0 50
43410151 PUSP- 8/6 -15,0 8 5,7 1,15 107 950 - 12 15,0 50
43410155 PUSP- 8/6 -20,0 8 5,7 1,15 145 1310 - 12 20,0 50
43410161 PUSP-10/8- 2,5 10 7,0 1,50 15 180 80 10 2,5 70
43410171 PUSP-10/8- 5,0 10 7,0 1,50 30 340 80 10 5,0 70
43410175 PUSP-10/8- 7,5 10 7,0 1,50 45 495 80 10 7,5 70
43410180 PUSP-10/8-10,0 10 7,0 1,50 60 650 80 10 10,0 70
43410181 PUSP-10/8-15,0 10 7,0 1,50 90 990 - 10 15,0 70
43410191 PUSP-10/8-20,0 10 7,0 1,50  120 1330 - 10 20,0 70
43410201 PUSP-12/9 - 2,5 12 9,0 1,50 12 175 80 10 2,5 80
43410211 PUSP-12/9 - 5,0 12 9,0 1,50 24 325 80 10 5,0 80
43410221 PUSP-12/9 - 7,5 12 9,0 1,50 36 500 80 10 7,5 80
43410231 PUSP-12/9 -10,0 12 9,0 1,50 48 675 80 10 10,0 80
43410241 PUSP-12/9 -12,5 12 9,0 1,50 60 840 - 10 12,5 80
43410251 PUSP-12/9 -15,0 12 9,0 1,50 72 1000 - 10 15,0 80
43410261 PUSP-12/9 -17,5 12 9,0 1,50 84 1175 - 10 17,5 80
